Гермоввод для кабеля 50 мм

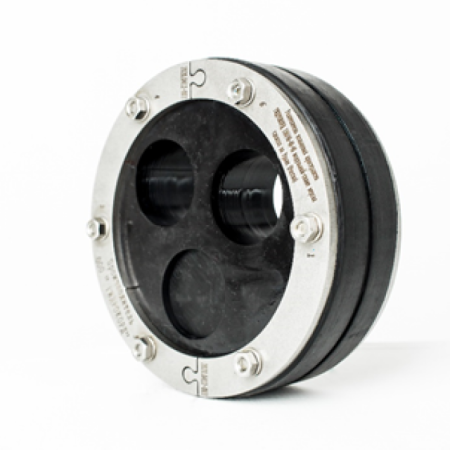

Гермоввод для кабеля 50 мм Гидрокорд™ УКП Электро

Уплотнитель Гидрокорд™ УКП Электро разработан для герметизации кабельных проходок, в особенности — при одновременной прокладке нескольких кабелей через одно отверстие.

Идеальное решение для кабельных проходок 50 мм: Он оптимально подходит для герметизации пространства между пучком кабелей и стеной монтажного отверстия или футляром диаметром 50 мм, обеспечивая защиту от напорных и безнапорных грунтовых вод.

Конструктивные преимущества для многожильных проходок:

  • Эффективное групповое уплотнение: Единый уплотнительный элемент обеспечивает герметизацию всего пучка кабелей одновременно, исключая работу с каждым кабелем по отдельности.

  • Надёжность и долговечность: Прижимные пластины из нержавеющей стали гарантируют коррозионную стойкость и равномерное сжатие, необходимое для разноразмерных кабелей в проходке 50 мм.

Гибкие условия поставки: У нас вы можете купить гермоввод для кабеля 50 мм УКП Электро с изготовлением по индивидуальным размерам под ваш пучок кабелей, по цене от производителя.

Характеристики:

Диаметр отверстия: 50 мм

Водонепроницаемость: До 1,5 Бар

Толщина резинового сердечника: 80мм

Гидрокорд™ УКП Электро

Документация

Техническое описание Гидрокорд УКП Электро
Гидрокорд™ УКП Электро

Кабельные проходки Гидрокорд для монтажа в отверстия 50 мм

Кабельная проходка Гидрокорд диаметром 50 мм предназначена для надёжной гидроизоляции и герметизации кабельных линий при их проходе через строительные конструкции. Она оптимальна для монтажа в стандартные отверстия в монолитных или сборных железобетонных стенах и перекрытиях, обеспечивая защиту объекта от воды и газов.

Ключевая особенность для диаметра 50 мм: Конструкция проходки специально рассчитана на эффективное уплотнение в отверстии данного типоразмера. Герметизация достигается за счёт цельного резинового сердечника, который при затяжке соединительных болтов равномерно расширяется в радиальном направлении под давлением стальных прижимных пластин. Это создаёт плотный, долговечный барьер вокруг кабеля, полностью заполняя проходное отверстие 50 мм.

Таким образом, проходка гарантирует целостность гидроизоляционного контура как при непосредственном монтаже кабелей, так и при их прокладке в защитных футлярах (например, при бестраншейных методах строительства).

Преимущества уплотнений проходок для кабеля от производителя Гидрокорд

  • Обеспечивают герметичность трубы с проложенным в ней кабелем;
  • Подтвержденная водонепроницаемость до 1,5 бар.;
  • Монтаж не зависит от температуры окружающей среды;
  • Инструментальный контроль качества (Динамометрический ключ);
  • Трубные кабельные проходки газо-водонепроницаемы;
  • Быстрый монтаж;
  • Долговечность;
  • Возможность беспрепятственного извлечения кабеля;
  • Узел прохода кабелей через перекрытие с гидроизоляцией может быть изготовлен под заказ под любые размеры и модификации;
  • Возможна модификация гермоввода в здание для контакта с маслами и нефтепродуктами (из маслобензостойкой резины);
  • Возможно применение трубной кабельной проходки в контакте с питьевой водой (модификация с пищевой резиной);
  • Возможна модификация проходки кабельных линий с расширенным диапазоном температуры эксплуатации (от -60°С до + 21О°С) из силиконового каучука.



Гидрокорд™ УКП Электро преимущества

Материалы уплотнителя кабельных проходок

Уплотнитель кабельных проходок Гидрокорд™ Электро может быть изготовлен из следующих материалов:

  1. ЭПДМ (Стандартно);
  2. Маслобензостойкая резина (Опционально);
  3. Пищевая резина (Опционально);
  4. Силиконовый каучук для высоких температур (Опционально).

Характеристики типов резины

Характеристика Гидрокорд™ уКП из ЭПДМ резины Гидрокорд™ уКП из пищевой резины Гидрокорд™ уКП из силиконового каучука Гидрокорд™ уКП из МБС резины
уФ стойкость Хорошая Хорошая Хорошая Плохая
Твердость по Шору,А 45 ±5 55 ±5 45 ±5 50 ±5
Температура эксплуатации -30°C до +80°C -30°C до +80°C -60°C до +200°C -30°C до +80°C
Цвет Черный Черный Серый Черный

*- Любой уплотнитель можно изготовить из необходимого материала резины под заказ, по запросу.



Высокая степень уплотнения

ВЫСОКАЯ СТЕПЕНЬ УПЛОТНЕНИЯ

Уплотнители кольцевых пространств создают высокую степень уплотнения (до 5 бар.) между трубой и отверстием, что позволяет надежно герметизировать проходки труб.

Надежность

НАДЕЖНОСТЬ

Кольцевые уплотнители изготавливаются из высококачественных материалов (такие как, нержавеющая сталь S304, ЭПДМ каучук), что обеспечивает высокую степень долговечности.

ИНСТРУМЕНТАЛЬНЫЙ КОНТРОЛЬ КАЧЕСТВА

ИНСТРУМЕНТАЛЬНЫЙ КОНТРОЛЬ КАЧЕСТВА

Кольцевые уплотнители монтируются при помощи динамоментрического ключа, что обеспечивает инструментальный контроль качества и достижение необходимого уплотнения в Нм.

ПРОСТОТА МОНТАЖА

ПРОСТОТА МОНТАЖА

Кольцевые уплотнители легко и быстро монтируются в конструкции, Сезонность не имеет значения, можно монтировать даже в мороз.
